ডোর হ্যান্ডেলের যন্ত্রাংশ এবং তাদের শারীরস্থানের জন্য একটি সম্পূর্ণ গাইড

একটি ডোর হ্যান্ডেল অ্যাসেম্বলি বেশ কয়েকটি আন্তঃনির্ভর অংশের সমন্বয়ে গঠিত - হ্যান্ডেল বা নব, রোজ বা এসকুচিয়ন প্লেট, স্পিন্ডল, ল্যাচ বোল্ট, স্ট্রাইক প্লেট এবং বিভিন্ন অভ্যন্তরীণ প্রক্রিয়া - প্রতিটি অপারেশন, নিরাপত্তা এবং নান্দনিকতায় একটি নির্দিষ্ট ভূমিকা পালন করে। আত্মবিশ্বাসী মেরামত, সঠিক প্রতিস্থাপন অংশ অর্ডার, সফল DIY ইনস্টলেশন, এবং অবহিত ক্রয়ের সিদ্ধান্ত নেওয়ার জন্য প্রতিটি দরজার হ্যান্ডেলের অংশ নাম এবং ফাংশন দ্বারা বোঝা অপরিহার্য। এই নির্দেশিকাটি সাধারণ প্যাসেজ সেট থেকে জটিল মর্টাইজ লকসেট পর্যন্ত সমস্ত প্রধান ধরণের দরজার হ্যান্ডেলগুলির সম্পূর্ণ শারীরবৃত্তিকে কভার করে।

ডোর হ্যান্ডেলের যন্ত্রাংশ বোঝা কেন গুরুত্বপূর্ণ

অধিকাংশ দরজার হাতল ব্যর্থতাগুলি - কঠোর অপারেশন, আলগা ফিটিং, ল্যাচ মিসলাইনমেন্ট এবং লক ত্রুটিগুলি - একবার আপনি সমাবেশে প্রতিটি উপাদানের ভূমিকা বুঝতে পারলে পেশাদার সাহায্য ছাড়াই নির্ণয় এবং সমাধান করা যেতে পারে।

শুধুমাত্র মার্কিন যুক্তরাষ্ট্রে, দরজা হার্ডওয়্যারের বাজারের মূল্য বেশি $3.8 বিলিয়ন বার্ষিক , বাড়ির মালিক এবং সম্পত্তি পরিচালকরা প্রতি বছর লক্ষ লক্ষ দরজার হাতল প্রতিস্থাপন বা মেরামত করে। তবুও বাড়ির উন্নতির রিটার্নের উপর অধ্যয়নগুলি দেখায় যে বেশিরভাগ দরজার হার্ডওয়্যার প্রতিস্থাপনগুলি অমিল বা ভুলভাবে ইনস্টল করা হয়েছে — প্রায়শই ক্রেতারা তারা কী প্রতিস্থাপন করছে তার শারীরস্থান বুঝতে পারেনি।

একটি দরজার হাতল কখনই একক উপাদান নয়। এমনকি সহজতম উত্তরণ লিভারে অন্তত আটটি স্বতন্ত্র রয়েছে দরজার হাতলের অংশ , প্রতিটি সুনির্দিষ্ট সহনশীলতার জন্য নির্মিত। প্রতিটি অংশের নাম, অবস্থান, উপাদান এবং ফাংশন জানা একটি বিভ্রান্তিকর হার্ডওয়্যার আইল নির্বাচনকে একটি আত্মবিশ্বাসী, অবহিত পছন্দে রূপান্তরিত করে।

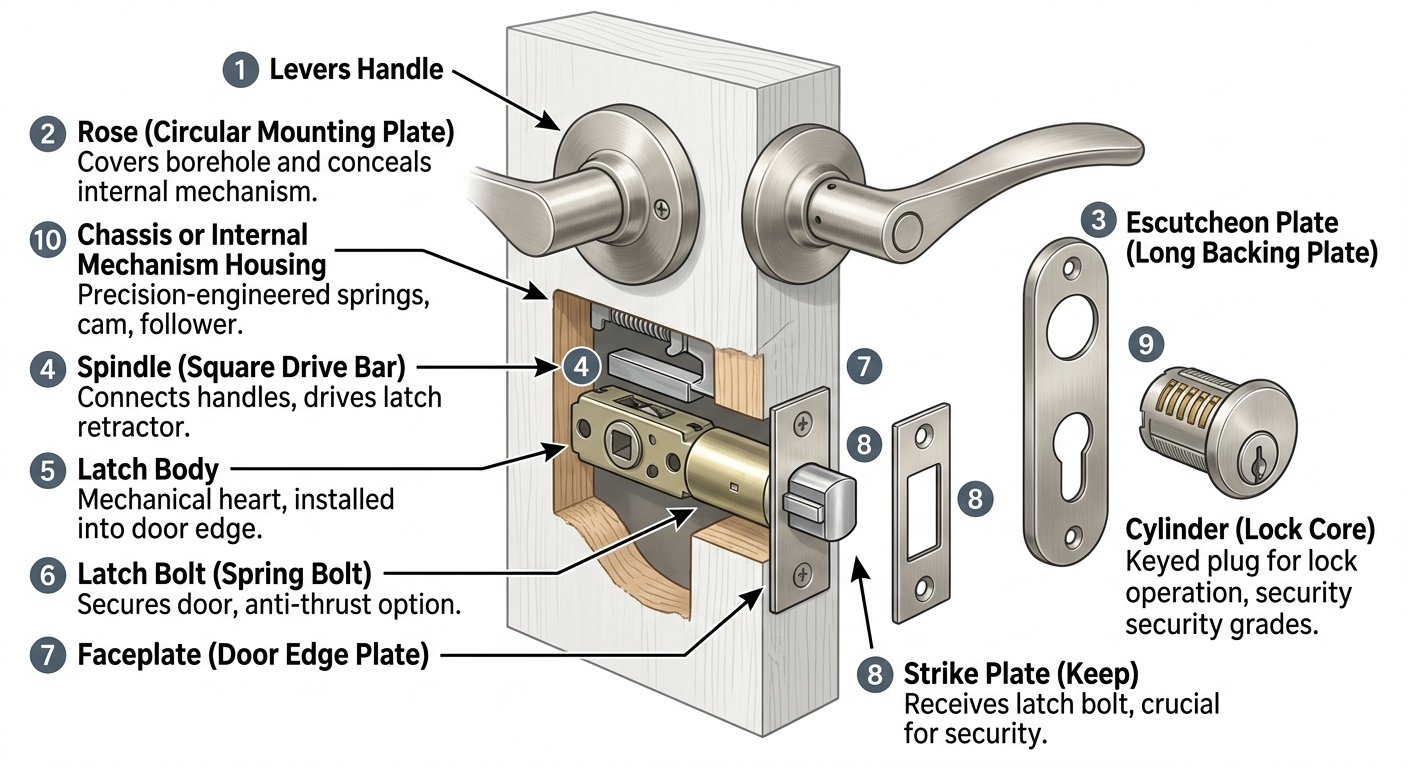

কোর ডোর হ্যান্ডেল পার্টস: একটি সম্পূর্ণ অ্যানাটমি ব্রেকডাউন

প্রতিটি দরজার হ্যান্ডেল অ্যাসেম্বলি — শৈলী, ব্র্যান্ড বা মূল্য বিন্দু নির্বিশেষে — মৌলিক উপাদানগুলির একটি সাধারণ সেট ভাগ করে যা ল্যাচটি পরিচালনা করতে এবং দরজাকে সুরক্ষিত করতে একসাথে কাজ করে।

1. হ্যান্ডেল বা নব (গ্রিপ এলিমেন্ট)

হ্যান্ডেল বা নব হল প্রাথমিক ইউজার-ইন্টারফেস উপাদান — যে অংশটি আপনি উপলব্ধি করেন এবং পরিচালনা করেন। এটি সবচেয়ে দৃশ্যমান দরজার হাতলের অংশ এবং সাধারণত প্রাথমিক নান্দনিক পছন্দ। লিভার হ্যান্ডলগুলি প্রভাবশালী আধুনিক রূপ, বিশ্রামে নীচের দিকে কোণ করা হয় এবং ল্যাচ বোল্টটি প্রত্যাহার করার জন্য নীচে চাপানো হয়। নবগুলি গোলাকার বা নলাকার, কাজ করার জন্য একটি গ্রিপিং এবং ঘূর্ণন গতির প্রয়োজন হয়। দরজার টান স্থির, অ-ঘূর্ণায়মান হ্যান্ডেলগুলি দরজায় ঠেলে দিয়ে চালিত হয়।

হ্যান্ডেলের মাত্রা প্রমিত: বেশিরভাগ আবাসিক লিভার হ্যান্ডেল পরিমাপ দৈর্ঘ্যে 4 থেকে 5 ইঞ্চি টাকু কেন্দ্র থেকে ডগা পর্যন্ত, যখন বাণিজ্যিক-গ্রেড লিভার হ্যান্ডেলগুলি কDA (আমেরিকানস উইথ ডিসএবিলিটিস অ্যাক্ট) অ্যাক্সেসিবিলিটি প্রয়োজনীয়তা মেনে চলতে 5 থেকে 6.5 ইঞ্চি প্রসারিত হতে পারে, যা ন্যূনতম 4-ইঞ্চি ব্যবহারযোগ্য গ্রিপ দৈর্ঘ্য বাধ্যতামূলক করে। উপাদানের বিকল্পগুলির মধ্যে রয়েছে কঠিন পিতল, দস্তা খাদ (জামাক), স্টেইনলেস স্টীল, অ্যালুমিনিয়াম এবং ডাই-কাস্ট আয়রন — প্রতিটিরই আলাদা ওজন, স্থায়িত্ব এবং ফিনিস বৈশিষ্ট্য রয়েছে।

2. গোলাপ (বৃত্তাকার মাউন্টিং প্লেট)

গোলাপ হল বৃত্তাকার বা বর্গাকার আলংকারিক প্লেট যা লিভারের হাতল এবং দরজার মুখের মধ্যে বসে। এর প্রাথমিক কাজ হল দরজার বোরহোল ঢেকে রাখা এবং অভ্যন্তরীণ মেকানিজম চ্যাসিসকে আড়াল করা। গোলাপ সাধারণত 2.25 থেকে 2.75 ইঞ্চি (57-70 মিমি) ব্যাস আবাসিক হার্ডওয়্যারের জন্য। এগুলিকে হয় লুকিয়ে রাখা বোল্টের মাধ্যমে (সবচেয়ে সাধারণ এবং নিরাপদ পদ্ধতি) বা স্ন্যাপ-ফিট রিং দ্বারা সুরক্ষিত করা হয় যা স্পিন্ডেল হাউজিংয়ের খাঁজে আটকে যায়।

গোলাপের প্রোফাইল — ফ্লাশ, উত্থিত বা গম্বুজ — নান্দনিকতা এবং দরজার পৃষ্ঠ থেকে হ্যান্ডেলের ছাড়পত্র উভয়কেই প্রভাবিত করে। একটি উত্থিত গোলাপ লিভার পরিচালনা করার সময় আরও আঙুলের ছাড়পত্র প্রদান করে, যা হ্যান্ডেলের অবস্থানের সংলগ্ন পৃষ্ঠ-প্রয়োগিত ছাঁচনির্মাণ বা আলংকারিক প্যানেলগুলির জন্য বিশেষভাবে গুরুত্বপূর্ণ।

3. ইস্কুচন প্লেট (লং ব্যাকিং প্লেট)

এস্কুচিয়ন প্লেট (এটিকে ব্যাকপ্লেট বা লং প্লেটও বলা হয়) হল গোলাপের একটি প্রসারিত সংস্করণ যাতে লিভার হ্যান্ডেল মেকানিজম এবং একটি একক ইউনিফাইড প্লেটে একটি কীহোল বা লক সিলিন্ডার উভয়ই থাকে। দুটি পৃথক গোলাপের প্লেটের পরিবর্তে, একটি এস্কুচিয়ন একটি একক সমন্বিত ভিজ্যুয়াল উপাদান উপস্থাপন করে - নীচের অবস্থানে ল্যাচ বোরহোল এবং উপরের অবস্থানে লক সিলিন্ডারকে ঢেকে রাখে। Escutcheons মর্টাইজ লক অ্যাসেম্বলিতে আদর্শ এবং সাধারণত পিরিয়ড-স্টাইল এবং আর্কিটেকচারাল-গ্রেড হার্ডওয়্যারে পাওয়া যায়। স্ট্যান্ডার্ড escutcheon প্লেট আনুমানিক পরিমাপ 7 থেকে 9 ইঞ্চি লম্বা 2.5 থেকে 3 ইঞ্চি চওড়া .

4. স্পিন্ডল (স্কয়ার ড্রাইভ বার)

স্পিন্ডল হল বর্গাকার-বিভাগের ধাতব বার যা দরজার মাঝখান দিয়ে যায় (ল্যাচ মেকানিজমের মাধ্যমে) এবং একপাশের হ্যান্ডেলটিকে অন্য দিকের হ্যান্ডেলের সাথে সংযুক্ত করে। যখন হ্যান্ডেলটি চালিত হয়, তখন টাকুটি ঘোরায় এবং ল্যাচ রিট্র্যাক্টরটিকে ল্যাচ বডির ভিতরে চালায়। স্পিন্ডেলের মাত্রা সামঞ্জস্যের জন্য গুরুত্বপূর্ণ: আদর্শ আবাসিক টাকু আকার 8 মিমি × 8 মিমি বর্গক্ষেত্র ইউরোপে এবং অনেক আন্তর্জাতিক বাজারে, যখন মার্কিন বাজারে স্পিন্ডেল আকার ব্যবহার করে যা প্রস্তুতকারকের দ্বারা পরিবর্তিত হয় (সাধারণত 5/16" বর্গ বা 3/8" বর্গ)। স্পিন্ডেলের দৈর্ঘ্য অবশ্যই দরজার পুরুত্বের সাথে মিলতে হবে — 35-45 মিমি মানক দরজা একটি 70 মিমি স্পিন্ডেল দ্বারা পরিবেশিত হয়, যখন মোটা দরজাগুলির জন্য প্রসারিত বা সামঞ্জস্যযোগ্য দৈর্ঘ্যের টাকু প্রয়োজন।

5. ল্যাচ বডি (টিউবুলার বা মর্টাইজ)

ল্যাচ বডি হল ডোর হ্যান্ডেল অ্যাসেম্বলির যান্ত্রিক হার্ট, দরজার প্রান্তে ইনস্টল করা এবং ল্যাচ বল্ট এবং এর প্রত্যাহার প্রক্রিয়া ধারণ করে। এটি দুটি প্রাথমিক কনফিগারেশনে উপলব্ধ যা সম্পূর্ণ হ্যান্ডেল সিস্টেম আর্কিটেকচারকে সংজ্ঞায়িত করে:

• টিউবুলার ল্যাচ: দরজার মুখ থেকে ড্রিল করা একক বৃত্তাকার বোরহোলের মাধ্যমে একটি নলাকার ইউনিট ইনস্টল করা হয়, দরজার প্রান্ত থেকে একটি পৃথক ছোট গর্ত ড্রিল করা হয়। আবাসিক নির্মাণের সবচেয়ে সাধারণ বিন্যাস। টিউব ব্যাস এ প্রমিত করা হয় 57 মিমি (2¼") অধিকাংশ বাজারে। অভ্যন্তরীণ প্রত্যাহারকারী সরাসরি টাকু দ্বারা চালিত হয়।
• মর্টাইজ ল্যাচ/লক: একটি বৃহত্তর আয়তক্ষেত্রাকার কেস একটি মর্টাইজ (পকেট) মধ্যে ইনস্টল করা হয় বা দরজার প্রান্তে ছেঁকে দেওয়া হয়। একটি একক সমন্বিত ইউনিটে ল্যাচ বোল্ট এবং সাধারণত ডেডবোল্টও থাকে। মর্টাইজ কেস আনুমানিক পরিমাপ 65 মিমি চওড়া × 130-165 মিমি লম্বা আবাসিক গ্রেডে, এবং বাণিজ্যিক ভারী-শুল্ক সংস্করণে উল্লেখযোগ্যভাবে বড়।

6. ল্যাচ বোল্ট (স্প্রিং বোল্ট)

ল্যাচ বোল্ট হল স্প্রিং-লোড করা ত্রিভুজাকার বা আয়তক্ষেত্রাকার বল্ট যা দরজার প্রান্ত থেকে বেরিয়ে আসে এবং দরজা বন্ধ রাখার জন্য স্ট্রাইক প্লেটকে নিযুক্ত করে। এর কৌণিক অগ্রভাগের মুখ ("র্যাম্প") স্ট্রাইক প্লেটের ঠোঁটের বিপরীতে বল্টটিকে ভিতরের দিকে ক্যামিং করে দরজাটি বন্ধ করার অনুমতি দেয়, তারপরে স্প্রিং এটিকে স্ট্রাইক হোলে এগিয়ে নিয়ে যায়। ল্যাচ বোল্ট স্ট্যান্ডার্ড এবং নিরাপত্তা কনফিগারেশনে উপলব্ধ: a স্ট্যান্ডার্ড আবাসিক ল্যাচ বল্টু প্রায় 12-14 মিমি প্রসারিত হয়, যখন একটি অ্যান্টি-থ্রাস্ট ল্যাচ বোল্টকে ক্রেডিট-কার্ড শিমিং আক্রমণ প্রতিহত করার জন্য শক্তিশালী করা হয়, একটি শক্ত অ্যান্টি-পিক মুখ এবং 14-18 মিমি গভীর নিক্ষেপের সাথে।

7. ফেসপ্লেট (ল্যাচ ফেসপ্লেট বা ডোর এজ প্লেট)

ফেসপ্লেট হল দরজার ধারে ফ্ল্যাট মেটাল প্লেট যার মধ্য দিয়ে ল্যাচ বল্টু বের হয়। এটি দরজার প্রান্তে স্ক্রু করা হয় এবং ল্যাচ বোরহোলের প্রান্ত রক্ষা করার সময় একটি পরিষ্কার, সমাপ্ত চেহারা প্রদান করে। স্ট্যান্ডার্ড ফেসপ্লেট হয় সমতল (বর্গাকার-প্রান্তের দরজার জন্য) অথবা বাঁকা/ব্যাসার্ধ (ব্যাসার্ধ-প্রান্তের দরজার জন্য)। ফেসপ্লেট ফরেন্ডের মাত্রাগুলিও নির্ধারণ করে যা সঠিক প্রান্তিককরণের জন্য স্ট্রাইক প্লেটের সাথে মেলে। স্টেইনলেস স্টীল এবং পিতল faceplates মান হয়; ফায়ার-রেটেড ল্যাচ অ্যাসেম্বলিগুলি দরজার ফাঁক সিল করতে আগুনের পরিস্থিতিতে প্রসারিত হওয়া ইনটুমেসেন্ট স্ট্রিপ সহ ইস্পাত ফেসপ্লেট ব্যবহার করে।

8. স্ট্রাইক প্লেট (রাখুন)

স্ট্রাইক প্লেট হল রিইনফোর্সিং মেটাল প্লেট যা দরজার ফ্রেমের জ্যাম্বে লাগানো হয় যা ল্যাচ বোল্ট (এবং লকসেটে ডেডবোল্ট) গ্রহণ করে। এটিতে একটি রেসেসড পকেট বা বাক্স রয়েছে যা দরজা বন্ধ হলে ল্যাচ বল্টু প্রবেশ করে। স্ট্রাইক প্লেট সবচেয়ে নিরাপত্তা-গুরুত্বপূর্ণ দরজার হাতলের অংশ — ½-ইঞ্চি স্ক্রু দিয়ে সুরক্ষিত একটি স্ট্যান্ডার্ড বিল্ডার-গ্রেড স্ট্রাইক প্লেট কিক-ইন আক্রমণে ন্যূনতম প্রতিরোধ প্রদান করে, যেখানে 3-ইঞ্চি (75 মিমি) স্ক্রু সহ একটি ভারী-শুল্ক নিরাপত্তা স্ট্রাইক প্লেট যা কাঠামোগত ফ্রেমিংয়ে পৌঁছায় তা একটি ফ্যাক্টর দ্বারা দরজার কিক-ইন প্রতিরোধকে বাড়িয়ে তুলতে পারে 3-5× , নিরাপত্তা সংস্থা দ্বারা পরীক্ষা অনুযায়ী. ল্যাচ স্থায়িত্ব এবং শব্দ কমানোর জন্য ফ্ল্যাট স্ট্রাইকের চেয়ে বক্স স্ট্রাইক (গভীর পকেট সহ) পছন্দ করা হয়।

9. সিলিন্ডার (লক কোর)

লকিং ডোর হ্যান্ডেল সেটে, সিলিন্ডার হল চাবিযুক্ত প্লাগ যা লক মেকানিজম পরিচালনার জন্য সঠিক কী প্রোফাইলটিকে ঘূর্ণন গতিতে অনুবাদ করে। সাধারণ সিলিন্ডার বিন্যাস অন্তর্ভুক্ত: পিন টাম্বলার সিলিন্ডার (সবচেয়ে বিস্তৃত আবাসিক প্রকার, স্প্রিং-লোডেড ড্রাইভার এবং কী পিন ব্যবহার করে), ডিস্ক ডিটেইনার সিলিন্ডার (উচ্চ নিরাপত্তা, মানসম্পন্ন মর্টাইজ লকগুলিতে ব্যবহৃত), এবং ক্যাম লক (ক্যাবিনেট এবং স্লাইডিং দরজার হার্ডওয়্যারে ব্যবহৃত)। সিলিন্ডার নিরাপত্তা ইউরোপে EN 1303 (গ্রেড 1-6) এবং মার্কিন যুক্তরাষ্ট্রে ANSI/BHMA A156.5 এর মতো মান দ্বারা রেট করা হয়েছে। একটি গ্রেড 6 EN 1303 সিলিন্ডার সহ্য করে 150 কেজি ড্রিল ফোর্স, 150 Nm টর্ক অ্যাটাক এবং 100 পিক প্রচেষ্টা প্রমিত পরীক্ষায়।

10. চেসিস বা অভ্যন্তরীণ মেকানিজম হাউজিং

প্রতিটি গোলাপের প্লেটের পিছনে রয়েছে অভ্যন্তরীণ চ্যাসিস — স্প্রিংস, ক্যাম, ফলোয়ার এবং রিটার্ন মেকানিজম সম্বলিত একটি নির্ভুল-ইঞ্জিনিয়ারযুক্ত হাউজিং যা হ্যান্ডেলের গতিবিধিকে ল্যাচ রিট্র্যাকশনে রূপান্তরিত করে এবং হ্যান্ডেলটিকে অনুভূমিক বিশ্রামের অবস্থানে ফিরিয়ে দেয়। স্প্রিং রিটার্ন মেকানিজম হল উচ্চ-ব্যবহারের দরজাগুলির মধ্যে সবচেয়ে ঘন ঘন পরিহিত উপাদানগুলির মধ্যে একটি। বাণিজ্যিক-গ্রেড দরজার হ্যান্ডলগুলি ন্যূনতম জন্য রেট করা হয় 250,000 অপারেটিং চক্র ANSI/BHMA গ্রেড 1 মানগুলির অধীনে, যখন আবাসিক গ্রেড 2 হ্যান্ডেলগুলি 400,000 চক্রের জন্য এবং 1,000,000 চক্রের জন্য প্রিমিয়াম গ্রেড 1 রেট করা হয়েছে৷

হ্যান্ডেলের ধরন অনুসারে দরজার হ্যান্ডেলের অংশ: ডিজাইনের মধ্যে কী পরিবর্তন হয়

একটি ডোর হ্যান্ডেল অ্যাসেম্বলিতে উপস্থিত নির্দিষ্ট অংশগুলি এটি একটি প্যাসেজ সেট, গোপনীয়তা সেট, এন্ট্রি সেট, বা মর্টাইজ লক কিনা তার উপর নির্ভর করে উল্লেখযোগ্যভাবে পরিবর্তিত হয় — এই পার্থক্যগুলি বোঝা ব্যয়বহুল ক্রয়ের ভুলগুলি প্রতিরোধ করে৷

সারণী 1: ডোর হ্যান্ডেল সেটের ধরনগুলি উপাদান উপস্থিতির সাথে তুলনা করে — ল্যাচ বোল্ট, লক সিলিন্ডার, গোপনীয়তা বোতাম এবং ডেডবোল্ট — প্রতিটি কনফিগারেশন এবং তাদের সাধারণ অ্যাপ্লিকেশনগুলিতে কোন দরজার হ্যান্ডেলের অংশগুলি অন্তর্ভুক্ত রয়েছে তা দেখায়।

ডোর হ্যান্ডেলের যন্ত্রাংশ সামগ্রী: কীভাবে উপাদান পছন্দ স্থায়িত্ব এবং সমাপ্তিকে প্রভাবিত করে

যে উপাদান থেকে প্রতিটি দরজার হাতলের অংশ তৈরি করা হয় তা সরাসরি এর যান্ত্রিক স্থায়িত্ব, জারা প্রতিরোধ, ওজন, ফিনিস গুণমান ধারণ এবং মালিকানার দীর্ঘমেয়াদী খরচ নির্ধারণ করে।

সারণি 2: সাধারণ প্রয়োগ, যান্ত্রিক স্থায়িত্ব, জারা প্রতিরোধ ক্ষমতা, ওজন এবং দীর্ঘমেয়াদী ফিনিস ধরে রাখার গুণমানের দ্বারা সাধারণ দরজার হাতলের অংশের উপকরণগুলির তুলনা।

ডোর হ্যান্ডেলের অংশে সমালোচনামূলক পরিমাপ: সঠিক মাত্রা পাওয়া

দরজার হ্যান্ডেলের অংশগুলি প্রতিস্থাপন করার সময় ভুল পরিমাপগুলি অসামঞ্জস্যতার একক সবচেয়ে সাধারণ কারণ — কোনও প্রতিস্থাপনের উপাদান কেনার আগে তিনটি মাত্রা অবশ্যই যাচাই করা উচিত।

ব্যাকসেট দূরত্ব

ব্যাকসেট হল দরজার প্রান্ত (যেখানে ল্যাচ ফেসপ্লেটটি বসে) থেকে দরজার মুখের মধ্য দিয়ে বোরহোলের মাঝখানের অনুভূমিক দূরত্ব যেখানে টাকুটি যায়। এই পরিমাপ দরজার প্রান্তের তুলনায় হ্যান্ডেলটি কোথায় বসে তা নির্ধারণ করে। স্ট্যান্ডার্ড আবাসিক backsets হয় 2⅜ ইঞ্চি (60 মিমি) এবং 2¾ ইঞ্চি (70 মিমি) . বেশিরভাগ টিউবুলার ল্যাচগুলি উভয়কে মিটমাট করার জন্য সামঞ্জস্যযোগ্য, তবে মর্টাইজ ল্যাচগুলি তৈরিতে স্থির করা হয়। ভুল ব্যাকসেট ব্যবহার করার অর্থ হ্যান্ডেলটি হয় দরজার ধারের খুব কাছাকাছি (একটি নিরাপত্তা বিপত্তি তৈরি করে) বা এটি থেকে খুব দূরে (ফেসপ্লেটে একটি কুৎসিত ফাঁক রেখে)।

বোর হোল ব্যাস

মুখের বোরহোল চেসিস বা টিউবুলার ল্যাচ মেকানিজম গ্রহণ করে। উত্তর আমেরিকার স্ট্যান্ডার্ড বোর ব্যাস হয় 2⅛ ইঞ্চি (54 মিমি) , যখন ইউরোপীয় দরজা সাধারণত একটি ব্যবহার করে 72 মিমি নলাকার latches জন্য borehole. প্রান্ত বোরহোল (কুড়ি শরীরের জন্য) এ প্রমিত করা হয় 25-32 মিমি ল্যাচ ধরনের উপর নির্ভর করে। কেনার আগে, সর্বদা নিশ্চিত করুন যে হ্যান্ডেল সেটের চ্যাসিস ব্যাস আপনার দরজার বিদ্যমান বোরহোলের সাথে মেলে — একটি বোরহোল বড় করা সোজা, কিন্তু এটি কমাতে একটি ফিলার প্লেট বা নতুন দরজার অংশ প্রয়োজন।

কেন্দ্র থেকে কেন্দ্র দূরত্ব (PZ পরিমাপ)

মর্টাইজ লক অ্যাসেম্বলি এবং এসকুচিয়ন-প্লেট হ্যান্ডেলগুলিতে, পিজেড পরিমাপ (ফিলজেনট্রাম, বা "তীর কেন্দ্র") স্পিন্ডেল কেন্দ্র এবং সিলিন্ডার কেন্দ্রের মধ্যে উল্লম্ব দূরত্বকে বোঝায়। এই পরিমাপটি মর্টাইজ লকগুলিতে escutcheon প্লেট এবং হ্যান্ডেলগুলি প্রতিস্থাপনের জন্য গুরুত্বপূর্ণ। সাধারণ PZ পরিমাপ হয় 72 মিমি, 92 mm, and 110 mm . ভুল PZ দূরত্বের সাথে কেনা একটি escutcheon হয় স্পিন্ডেল হোল বা কীহোলটি দরজার ভিতরে মর্টাইজ কেসের সাথে মিসলাইন করে রেখে যাবে।

সাধারণ ডোর হ্যান্ডেলের অংশের ব্যর্থতা এবং কীভাবে সেগুলি নির্ণয় করা যায়

অধিকাংশ door handle problems can be traced to one of five specific component failures — identifying which part has failed narrows the repair to a targeted replacement rather than a complete handle set replacement.

• অপারেশনের পরে হ্যান্ডেলটি অনুভূমিক অবস্থায় ফিরে আসে না: চ্যাসিসের ভিতরে রিটার্ন স্প্রিং ক্লান্ত বা ভেঙে গেছে। এটি উচ্চ-ব্যবহারের অভ্যন্তরীণ দরজাগুলির মধ্যে সবচেয়ে সাধারণ যান্ত্রিক ব্যর্থতা। স্প্রিং একটি ব্যবহারযোগ্য উপাদান — বাজেট হার্ডওয়্যারে, পুরো চেসিস প্রতিস্থাপনের প্রয়োজন হতে পারে; মানের হার্ডওয়্যারে, প্রতিস্থাপন স্প্রিংস আলাদাভাবে উপলব্ধ।
• হ্যান্ডেল চালানো হলে ল্যাচ বোল্ট প্রত্যাহার করে না: হয় টাকুটি ডিম্বাকৃতি হয়ে গেছে (বারবার টর্ক থেকে এর বর্গাকার অংশটি হারিয়েছে), চেসিসের ভিতরে অনুগামীর বর্গাকার গর্তটি গোলাকার হয়ে গেছে, বা ল্যাচ রিট্র্যাক্টর স্প্রিং ভেঙে গেছে। হ্যান্ডেলটি সরিয়ে এবং সরাসরি ল্যাচের সাথে স্পিন্ডেল এনগেজমেন্ট পরীক্ষা করে পরীক্ষা করুন।
• দরজা বন্ধ হয় না / কুঁচি ফিরে বাউন্স: স্ট্রাইক প্লেটটি মিসলাইন করা হয়েছে — হয় ল্যাচ বোল্ট ট্র্যাজেক্টোরি থেকে উল্লম্বভাবে অফসেট, অথবা সম্পূর্ণ ল্যাচ থ্রো গ্রহণ করার জন্য খুব অগভীরভাবে রিসেস করা হয়েছে। স্ট্রাইক প্লেটের অবস্থান 2-3 মিমি দ্বারা সামঞ্জস্য করা সাধারণত এটির সমাধান করে। বিকল্পভাবে, ল্যাচ বোল্ট স্প্রিং দুর্বল হয়ে গেছে এবং বোল্টটিকে পর্যাপ্তভাবে প্রজেক্ট করতে পারে না।
• হাতল বা গোলাপ আলগা মনে হয়: দরজায় গোলাপটিকে সুরক্ষিত করার মাধ্যমে-বোল্টগুলি সময়ের সাথে সাথে আলগা হয়ে গেছে। এটি সাধারণ যেখানে বোল্টগুলি থ্রেডযুক্ত ধাতব চ্যাসিসের পরিবর্তে সরাসরি প্লাস্টিকের অ্যাঙ্করে থ্রেড করে। থ্রু-বোল্ট শক্ত করা (সাধারণত গোলাপের কভার সরিয়ে দিয়ে অ্যাক্সেস করা হয়) সাধারণত সমস্যাটির সমাধান করে; একটি স্থায়ী সমাধানের জন্য ধাতব থ্রেডেড সন্নিবেশ দিয়ে প্লাস্টিকের অ্যাঙ্করগুলি প্রতিস্থাপন করুন।
• চাবি বাঁক কিন্তু তালা জড়িত না: লক সিলিন্ডারের ক্যামটি মর্টাইজ কেসের ভিতরের ডেডবোল্ট অ্যাকচুয়েটর থেকে সংযোগ বিচ্ছিন্ন হয়ে গেছে, বা টেলপিস (সিলিন্ডার ক্যাম এবং লক মেকানিজমের মধ্যে সংযোগকারী পিন) শিয়ার করা হয়েছে। এর জন্য হয় সিলিন্ডার প্রতিস্থাপনের প্রয়োজন হয় বা, মর্টাইজের ক্ষেত্রে, সমগ্র লক বডি প্রতিস্থাপন করা প্রয়োজন।

ডোর হ্যান্ডেলের যন্ত্রাংশ সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: দরজার হাতলের চারপাশে থাকা ছোট প্লেটকে কী বলা হয়?

একটি লিভার হ্যান্ডেল বা গাঁটের পিছনের ছোট বৃত্তাকার প্লেটটিকে বলা হয় গোলাপ (এছাড়াও গোলাপের প্লেট বা গোলাপের কভার)। যখন এই প্লেটটি একটি একক আলংকারিক প্লেটে হ্যান্ডেল মেকানিজম এবং একটি কীহোল উভয়কেই ঢেকে রাখার জন্য লম্বা করা হয়, তখন একে বলে escutcheon বা ব্যাকপ্লেট। উভয়ই একই প্রাথমিক কাজ পরিবেশন করে: দরজার মুখে ফিক্সিং হার্ডওয়্যার এবং বোরহোল লুকিয়ে রাখা যখন হাতল এবং দরজার পৃষ্ঠের মধ্যে একটি সমাপ্ত আলংকারিক রূপান্তর প্রদান করে।

প্রশ্ন: আমার দরজার হ্যান্ডেলের টাকু প্রতিস্থাপনের প্রয়োজন হলে আমি কীভাবে জানব?

একটি টাকু প্রতিস্থাপন করা প্রয়োজন যখন টর্ক সাইকেল চালানোর বছর থেকে এর বর্গাকার ক্রস-সেকশনটি একটি গোলাকার বা ডিম্বাকৃতি প্রোফাইলে পরিধান করে। চেক করতে: হ্যান্ডেলটি সরান এবং স্পিন্ডেলের প্রান্তগুলি পরীক্ষা করুন। যদি কোণগুলি তীক্ষ্ণ 90° কোণের পরিবর্তে দৃশ্যত গোলাকার হয়, অথবা যদি স্পিন্ডলটি ল্যাচ ফলোয়ার গর্তে অত্যধিকভাবে টলতে থাকে, তাহলে প্রতিস্থাপনের প্রয়োজন হয়। একটি জীর্ণ স্পিন্ডেল হল সবচেয়ে কার্যকর প্রতিস্থাপন — সম্পূর্ণ ল্যাচ বা হ্যান্ডেল সেট প্রতিস্থাপনের তুলনায় এটির খরচ খুব কম (সাধারণত একটি স্ট্যান্ডার্ড রিপ্লেসমেন্ট স্পিন্ডেলের জন্য $1-5) এবং যদি ল্যাচ বডিটি নিজেই ক্ষতিগ্রস্থ না হয় তবে এটি সম্পূর্ণ যান্ত্রিক ফাংশন পুনরুদ্ধার করবে।

প্রশ্ন: একটি মর্টাইজ লক এবং একটি টিউবুলার ল্যাচের মধ্যে পার্থক্য কী?

A টিউবুলার ল্যাচ একটি সাধারণ নলাকার ইউনিট যার মধ্যে শুধুমাত্র একটি স্প্রিং-লোডেড ল্যাচ বল্টু রয়েছে, যা দরজার মুখে একটি একক বৃত্তাকার বোরহোলের মাধ্যমে ইনস্টল করা হয়েছে। এটি শুধুমাত্র ল্যাচ পরিচালনা করে — নিরাপত্তা লকিং প্রয়োজন হলে একটি পৃথক ডেডবোল্ট দ্বারা সরবরাহ করা হয়। ক মর্টাইজ লক দরজার কিনারায় একটি ছেনা করা পকেটে ইনস্টল করা একটি বড়, আয়তক্ষেত্রাকার কেস, যাতে ল্যাচ বোল্ট, ডেডবোল্ট এবং প্রায়শই একটি গোপনীয়তা স্নিব থাকে যা একটি সমন্বিত ইউনিটে থাকে। মর্টাইজ লকগুলি উল্লেখযোগ্যভাবে আরও নিরাপদ এবং টেকসই, তবে আরও জটিল ইনস্টলেশনের প্রয়োজন এবং আরও ব্যয়বহুল — সাধারণত 3-8× সমতুল্য টিউবুলার ল্যাচ হার্ডওয়্যারের দাম।

প্রশ্ন: আমি কি পুরো সেটটি প্রতিস্থাপন না করে একটি দরজার হাতলে শুধু সিলিন্ডার প্রতিস্থাপন করতে পারি?

হ্যাঁ, বেশিরভাগ ক্ষেত্রেই। এন্ট্রি ডোর হ্যান্ডেল সেটে লক সিলিন্ডার এবং মর্টাইজ লকগুলি হ্যান্ডেল হার্ডওয়্যার থেকে স্বাধীনভাবে অপসারণযোগ্য এবং প্রতিস্থাপনযোগ্য হওয়ার জন্য ডিজাইন করা হয়েছে — একে বলা হয় পুনরায় সিলিন্ডার অপারেশন সিলিন্ডার প্রতিস্থাপন করতে, আপনি সাধারণত গোলাপ বা এসকুচিয়নটি সরিয়ে ফেলুন, দরজার কিনারা থেকে অ্যাক্সেসযোগ্য সিলিন্ডার ধরে রাখার স্ক্রুটি আলগা করুন এবং সিলিন্ডারটি প্রত্যাহার করুন। প্রতিস্থাপনের সিলিন্ডারটি অবশ্যই বিদ্যমান সিলিন্ডার বিন্যাসের সাথে মেলে (ইউরো প্রোফাইল, ডিম্বাকৃতি বা নব সিলিন্ডার) এবং লক মেকানিজম যুক্ত করার জন্য সঠিক ক্যামের দৈর্ঘ্য থাকতে হবে। রি-সিলিন্ডারিং হল একটি স্ট্যান্ডার্ড নিরাপত্তা আপগ্রেড যা সম্পূর্ণ হার্ডওয়্যার প্রতিস্থাপনের চেয়ে উল্লেখযোগ্যভাবে কম খরচ করে।

প্রশ্ন: কেন কিছু দরজার হাতলে দুটি গোলাপ থাকে যখন অন্যগুলিতে একটি এসকুচিয়ন প্লেট থাকে?

দুটি পৃথক গোলাপ বনাম একটি একক escutcheon প্লেট মধ্যে পছন্দ প্রাথমিকভাবে নান্দনিক কিন্তু অন্তর্নিহিত লক প্রক্রিয়া প্রতিফলিত করে। দুটি আলাদা গোলাপ প্যাসেজ সেট, প্রাইভেসি সেট এবং টিউবুলার ল্যাচ মেকানিজম সহ এন্ট্রি সেটে ব্যবহার করা হয় — প্রতিটি গোলাপ স্বাধীনভাবে বোরহোলের একপাশে ঢেকে রাখে। ক একক escutcheon প্লেট একটি ইন্টিগ্রেটেড ভিজ্যুয়াল উপাদানে হ্যান্ডেল মেকানিজম এবং লক সিলিন্ডার উভয়ই কভার করে এবং স্থাপত্যগতভাবে মর্টাইজ লকসেট, পিরিয়ড-স্টাইল হার্ডওয়্যার এবং প্রিমিয়াম সমসাময়িক ডিজাইনের সাথে যুক্ত। Escutcheon প্লেটগুলি আরও নাটকীয় আলংকারিক প্রভাবের জন্য অনুমতি দেয় এবং প্রায়শই স্থাপত্য-গ্রেডের প্রকল্পগুলিতে পাওয়া যায় যেখানে দরজার হার্ডওয়্যার একটি নকশা বিবৃতি।

প্রশ্ন: একটি ডামি ডোর হ্যান্ডেল সেট কী এবং অংশগুলি কোথায় আলাদা?

একটি ডামি ডোর হ্যান্ডেল সেটে শুধুমাত্র দৃশ্যমান বাহ্যিক অংশ থাকে — হ্যান্ডেল এবং রোজ — কোনো ল্যাচ বডি, স্পিন্ডেল বা অভ্যন্তরীণ প্রক্রিয়া ছাড়াই। হ্যান্ডেলটি স্থির (ঘূর্ণায়মান নয়) এবং গোলাপের পিছনে স্ক্রু দিয়ে সরাসরি দরজার পৃষ্ঠে সুরক্ষিত। ডামি সেটগুলি এমন দরজাগুলিতে ব্যবহার করা হয় যেগুলির জন্য ল্যাচের প্রয়োজন হয় না — যেমন দ্বি-ভাঁজ দরজার প্যানেল, ওয়ারড্রোবের দরজা এবং ফ্রেঞ্চ দরজার জোড়ার নির্দিষ্ট পাতা৷ তারা একটি কার্যকরী ল্যাচ মেকানিজমের খরচ বা ইনস্টলেশন জটিলতা ছাড়াই একটি মিলিত হ্যান্ডেল সেটের চাক্ষুষ ধারাবাহিকতা প্রদান করে যেখানে কোনটির প্রয়োজন নেই।

উপসংহার: স্মার্ট সিদ্ধান্তের জন্য আপনার ডোর হ্যান্ডেলের অংশগুলি জানুন

এর সম্পূর্ণ শারীরস্থান বোঝা দরজার হাতলের অংশ — গ্রিপ উপাদান থেকে এবং টাকু, ল্যাচ বডি, ফেসপ্লেট, স্ট্রাইক প্লেট, সিলিন্ডার এবং অভ্যন্তরীণ চ্যাসিসের মধ্য দিয়ে গোলাপ — বাড়ির মালিক, নির্মাতা এবং নির্দিষ্টকরণকারীদের সুনির্দিষ্ট মেরামতের সিদ্ধান্ত, সঠিক প্রতিস্থাপন কেনাকাটা এবং আত্মবিশ্বাসী ইনস্টলেশন পছন্দ করতে জ্ঞান দেয়।

একটি দরজার হ্যান্ডেল সমাবেশের প্রতিটি উপাদানের একটি নির্দিষ্ট ফাংশন, প্রমিত মাত্রা এবং সংজ্ঞায়িত কর্মক্ষমতা বৈশিষ্ট্য রয়েছে। স্ট্রাইক প্লেট জোরপূর্বক প্রবেশের বিরুদ্ধে নিরাপত্তা নির্ধারণ করে। ল্যাচ বল্টু নির্ধারণ করে যে দরজাটি কতটা নির্ভরযোগ্যভাবে বন্ধ থাকবে। সিলিন্ডার পিকিং এবং ড্রিলিং প্রতিরোধের নির্ধারণ করে। হ্যান্ডেল উপাদান এবং ফিনিস দীর্ঘায়ু এবং নান্দনিকতা নির্ধারণ. এই সিদ্ধান্তগুলির কোনওটিই বিচ্ছিন্নভাবে নেওয়া উচিত নয় - প্রতিটি অংশ অবশ্যই অন্যের সাথে এবং দরজা নির্মাণের সাথে মিলিত হতে হবে যাতে সম্পূর্ণ সমাবেশটি উদ্দেশ্য অনুসারে সম্পাদন করতে পারে।

আপনি একটি জীর্ণ স্পিন্ডেল প্রতিস্থাপন করছেন, একটি বিল্ডার-গ্রেড স্ট্রাইক প্লেটকে একটি সুরক্ষা মডেলে আপগ্রেড করছেন, একটি স্থাপত্য প্রকল্পের জন্য একটি ম্যাচিং এস্কুচিয়ন সোর্স করছেন, বা একটি হ্যান্ডেল কেন আলগা লাগছে তা নির্ণয় করছেন, এই নির্দেশিকায় অ্যানাটমি জ্ঞান এটিকে প্রথমবার সঠিকভাবে পাওয়ার ভিত্তি প্রদান করে৷
